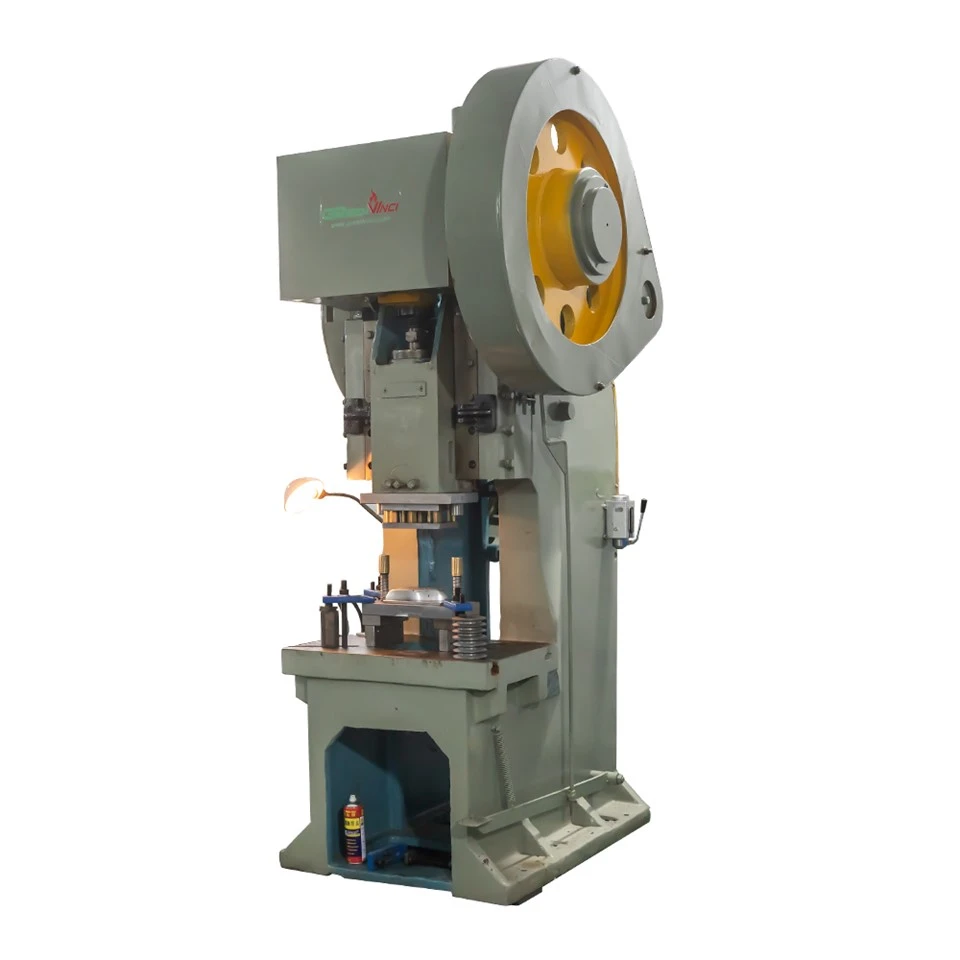

Machina de stampa mecanica

Prinçipio mecanico de prescion mecanica O prinçipio de progettaçion O prinçipio de progettaçion de unna machina de stampa mecanica o l’é de convertî o movimento in çercio inte un movimento lineare. O motô prinçipâ o genera l'energia, con portâ a vola e votâ, che, pe mezo de un clutch, a guidda di ingranaggi, un erbo à manetta (ò l'attressamento eçentrico), e de connette e barre,...

Descriçion

Machina de stampa mecanica

Prinçipio de machine

O prinçipio de progettaçion de unna machina de stampa mecanica o l’é de convertî o movimento in çercio inte un movimento lineare. O motô prinçipâ o genera l'alimentaçion, con portâ a vola e votâ, che, pe mezo de unn'imbrancatua, o guidda di ingranaggi, un erbo à manetta (ò attrezzo eçentrico) e connette e barre, con razzonze o movimento lineare pe-o cursô. O movimento da-o motô prinçipâ a-a barra de connescion o l'é in çercio.

L’é neçessäio un ponto de tranxiçion tra o movimento riondo e lineare tra a barra de connescion e o cursô. Pe-o sòlito gh’é doî tipi de meccanismi: un balla de ballonn-a e un pin-tip (çilindrichi). Sto mecanismo o converte o movimento in çercio inte un movimento lineare pe-o cursô.

Unna stampa de punch a l'applica a prescion in sciô mateiâ, con provocâla à deformâ de mainea plastica e ottegnî a forma e a preçixon dexidiâ. Pe quello, o domanda un insemme de matrixe (in çimma e de matrixe ciù basse) tra i quæ o materiale o l’é misso. A machina a l’applica a prescion e a deformaçion, e a fòrsa de reaçion generâ da-a fòrsa applicâ a-o materiale durante a lavoraçion a ven sciorbia da-o meccanismo de prescion do pugno.

Mechanical Press Machine factory 5

Speçificaçion de Machin

Unna stampa mecanica a l'é compòsta pe-o ciù da-e parte seguente: còrpo, motô, attrezzo, clutch, freno, erbo à manvella, barra de connescion, sciortia, banco de travaggio e scistema de contròllo.

Modello Speçificaçion Oggetto		GV{{0}JB23L-10	GV{{0}JB23L-16	GV{{0}JB21L-25	GV{{0}JB21L-40	GV{{0}JB21L-63	GV{{0}JB21L-80 GV{{0}JB23L-80	GV{{0}JB21L-100 GV{{0}JB23L-100	GV{{0}JB21L-125	GV{{0}JB21L-165	GV{{0}JB21L-200

capaçitæ nominale	KN	100	160	250	400	630	800	1000	1250	1650	2000
Valuou do tonnellaggio	mm	2.5	3	3.5	3.5	5	5	5.5	6	6	6
Lascia de un açidente cardiaco de diapositive	mm	63	70	80	80	120	120	130	140	140	145
Idexi pe minuto	次/min	135	125	55	50	45	42	38	38	38	38
ertixe de serrâ Max	mm	160	180	200	265	300	300	370	370	360	410
Regolaçion da longhixe de pitman	mm	35	45	50	65	80	80	100	100	100	100
Distansa da-a diapositiva media à quaddro	mm	160	165	210	250	310	330	380	395	395	400
Area da tabella (FB ×RL)	mm	315 × 450	300 × 460	400 × 560	460 × 720	570 × 860	600 × 920	720 × 1080	740 × 1150	750 × 1200	770 × 1250


Dimenscion do fondo do slider (FB ×RL)	mm	150 × 170	180 × 200	220 × 250	235 × 300	270 × 365	310 × 380	340 × 430	340 × 360	410 × 500	410 × 500

Pertuso de reçesso in diapositiva pe shak de ponta (Dia ×Dep)	mm	Φ30×55	Φ40×60	Φ40×60	Φ50×70	Φ60×80	Φ60×80	Φ60×85	Φ60×90	Φ60×95	Φ60×95
Piggia de riva	mm	45	50	60	65	80	100	110	110	120	120
Erto de l'aria da töa de d'ato a-o pavimento	mm	/	800	860	840	850	890	930	980	900	1040
Inclinaçion mascima do trama prinçipâ	Deg	30	30	/	/	/	25	25	/	/	/
Potente do motô	kW	1.1	1.5	2.2	5.5	7.5	7.5	11	11	11	15
Dimenscion complesciva (FB×RL×H)	mm	895 ×715 ×1657	1125 ×840 ×1950	1760 ×1360 ×2470	1760 ×1360 ×2470	1930 ×1530 ×2820	2000 ×1570 ×2900	2300 ×1800 ×3500	2380 ×1800 ×3600	2450 ×1850 ×3700	2540 ×2010 ×3650
peiso netto	kimpa	630	1100	2285	4800	7000	8000	12500	14000	16500	18000

Avvantaggio in machina:

1. Erta Rigiditæ e preçixon: O còrpo da machina o l’é saldou da-e placche d’äsâ e o cado-ttrao pe eliminâ o stress interno, assicurando a stabilitæ e a deformaçion à longo termine.

2. Operaçion stabile: I componenti do nucleo son induri e nettezzæ pe-a rescistensa e a duata, assicurando a preçixon e a stabilitæ de longa duâ.

3. Seguro e Reaffidabile: Equipaggio con un clutch/fruto assæ senscibile, valvole de contròllo doggio solenoide e proteçion de sorvecarrego, sta machina a fornisce un fonçionamento seguo e un contròllo preçiso.

4. Automaçion effiçente: peu ëse connesso à un alimentatô automatico pe permette de fonçioin comme a descoerta de mangiâ e a preçiosa preçiosa, automaticamente

Applicaçion

A machina Mecanica de Press a l'é largamente deuviâ pe-o timbro e a formaçion de appægi domesteghi, componenti de l'hardware, de penscioin, etc. Inte di appægi piccin, a stampa de pontuaçion 63T a ven deuviâ sorvetutto pe taggiâ i bollitoî de ventilatoî, i færi elettrichi, e i tòcchi de coxiña in gio.

Punch press machine

Se ti çerchi de machine da produçion de apparecchi de ciù piccin apparecchi, no stæte liberi de contattâne!
